Как регулировать гидрораспределитель

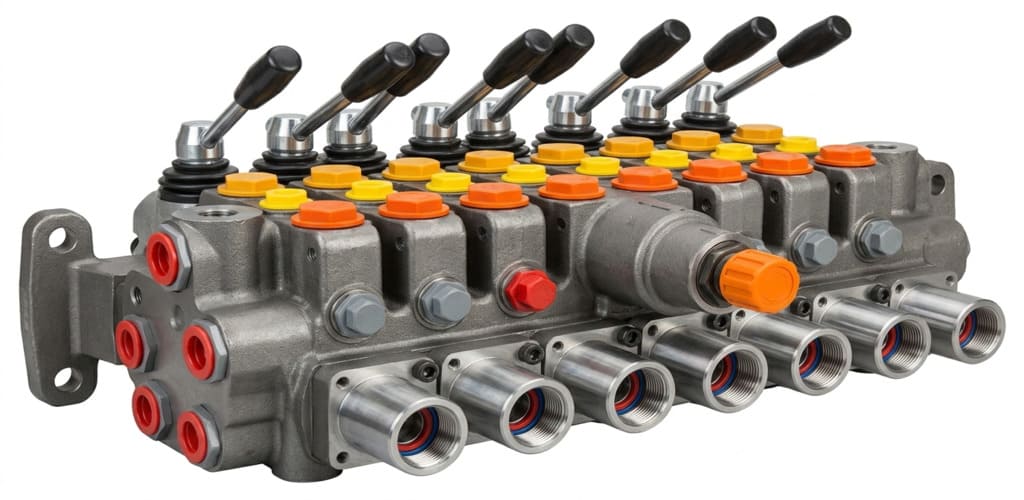

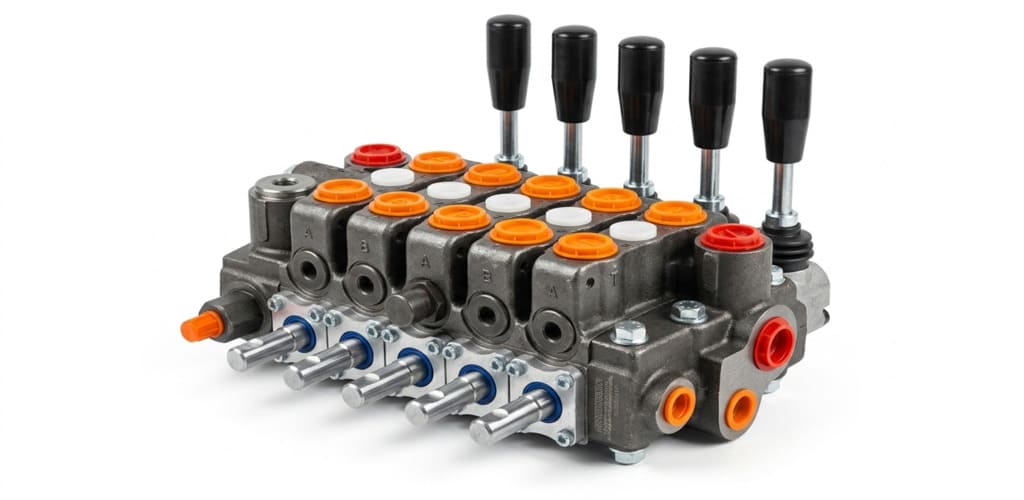

Гидрораспределитель используют для управления потоками рабочей жидкости в гидросистеме и контроля ее давления. Благодаря этому устройству масло поступает в гидроцилиндры, приводя в действие исполнительные механизмы. Зная, как регулировать гидрораспределитель, можно избежать поломки агрегата, выхода из строя рабочих органов грузовиков и специальной техники.

Необходимые инструменты

Правильно настроенный механизм распределения масла предотвращает перегрузку насосов, разрыв шлангов и поломку гидроцилиндров. Также он обеспечивает плавную работу оборудования и снижает износ деталей гидросистемы.

Для обслуживания понадобятся такие измерительные инструменты и приспособления:

• Гаечные ключи различных размеров и отвертки для разборки корпуса;
• Измерительные приборы: манометр, термометр, расходомер;
• Калибровочные инструменты для настройки клапанов, шланги и переходники для подключения измерительных приборов;
• Смазочные материалы.

Для точной настройки используют гидростенд, на котором проверяют демонтированный агрегат. Во избежание повреждений при затягивании болтов применяют динамометрические ключи.

Особенности установки устройств

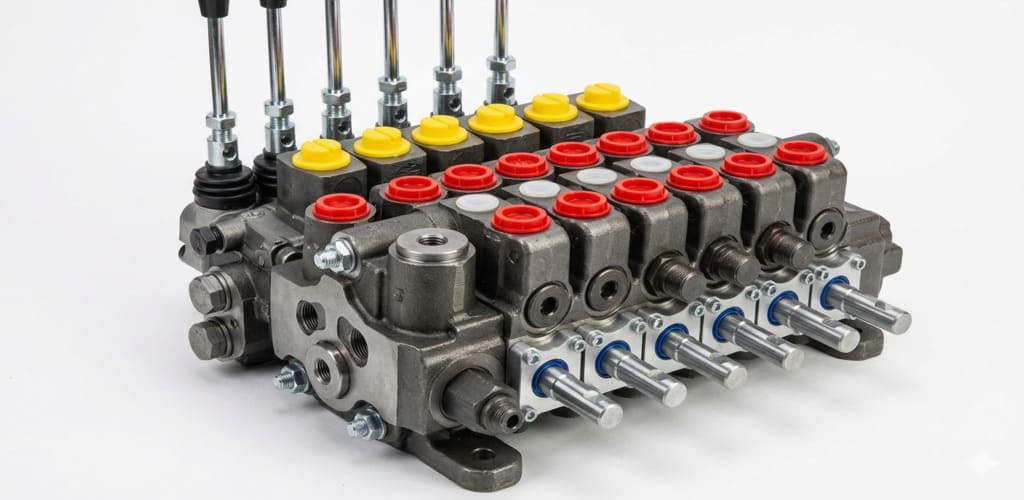

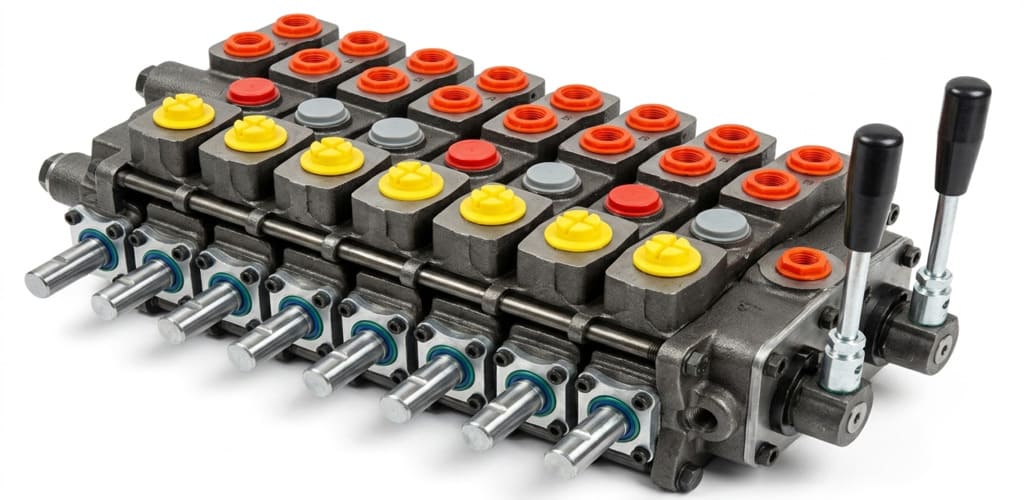

Узлы для управления потоками масла располагаются в специальной технике в двух основных пространственных положениях:

1. Горизонтальное расположение гидрораспределителя — механизм размещают вдоль горизонтальной оси. Это наиболее распространенный вариант, его используют при наличии свободного пространства для установки нужного блока. Такие модели легко обслуживать, просто монтировать и демонтировать. Однако необходимо следить за герметичностью соединений и периодически удалять воздух, скопившийся в верхней части системы.
2. Вертикальное расположение гидрораспределителя — его монтируют в вертикальной плоскости, когда свободного пространства недостаточно для горизонтальной установки. При таком размещении уменьшается вероятность провисания шлангов, улучшается отвод тепла. Но при регулировке нужно учитывать влияние гравитации на поток масла и опасность утечек через уплотнители в нижней части корпуса. Само устройство сложнее снимать и ставить, а также обслуживать на технике.

Проверка рабочей жидкости

Перед тем как регулировать гидрораспределитель, следует проверить масло в гидросистеме. Его уровень должен быть выше минимальной отметки на щупе в баке. Недостаток рабочей жидкости может привести к завоздушиванию системы, а избыток — к выдавливанию масла через уплотнители или вентиляционные щели.

Также необходимо выполнить следующие действия:

• Оценить чистоту масла, убедиться в отсутствии грязи, стружки, воды, мелкой взвеси и осадка;
• Проверить вязкость — она должна соответствовать параметрам, указанным в технической документации к гидросистеме;
• Измерить температуру: слишком низкая делает масло вязким и увеличивает нагрузку на насос, а высокая приводит к потере первоначальных свойств жидкости.

Перед настройкой гидрораспределителя нужно убедиться в отсутствии воздуха в трубках и цилиндрах. Он приводит к колебаниям давления, из-за чего снижается эффективность работы системы.

Регулировка хода клапанов

Выставлять положение клапанов нужно при выключенном оборудовании и сброшенном давлении. Они должны быть чистыми и не изношенными. Для работы понадобится набор регулировочных инструментов, указанных в технической документации к оборудованию.

Настройка гидрораспределителя в этом случае производится по манометру. Необходимо вращать клапан по часовой стрелке для увеличения давления срабатывания и наоборот. После завершения работы нужно запустить гидросистему и убедиться в срабатывании предохранительного механизма.

Рабочие клапана регулируют по таблицам из технической документации, где указана величина хода. Перед началом настройки следует удостовериться, что механизм находится в нейтральном положении. После этого нужно плавно вращать регулировочный болт, чтобы механизм открывался и закрывался на указанное в инструкции расстояние.

По завершению проверьте работу гидросистемы в холостом режиме и под нагрузкой, контролируя температуру рабочей жидкости.

Проверка и регулировка давления

Для настройки давления отрегулируйте перепускной предохранительный клапан. Это необходимо для того, чтобы избежать разрыва трубок и повреждения исполнительных механизмов, перегрузки гидронасоса.

Как настроить гидрораспределитель:

1. Ослабить рабочий винт.
2. Заглушить линию и включить золотник.
3. Медленно вращать винт регулировки, пока манометр не покажет нужное давление.
4. Поворот винта по часовой стрелке увеличивает давление, против — снижает.

В некоторых гидросистемах давление регулируется отдельно для каждой рабочей линии. В этом случае следует настроить каждую из них.

Подача рабочей жидкости

Регулировать подачу масла можно после проверки его уровня в баке. Он должен находиться между минимальной и максимальной отметками. Также следует проконтролировать его вязкость и чистоту.

Настройку делают через дроссельный клапан. Алгоритм следующий:

• Найти регулировочный винт на гидрораспределителе.
• Плавно вращать винт по часовой стрелке для уменьшения подачи, против — для увеличения.
• Контролировать расход с помощью измерительных приборов, а также путем наблюдения за работой рабочих органов специальной техники.

Также подачу рабочей жидкости регулируют с помощью расходного клапана, если он установлен в конкретной модели гидрораспределителя. При этом нужно следить за балансировкой системы. Клапана регулируют так, чтобы поток масла распределялся равномерно между линиями.

После завершения работ замерьте расход и давление масла с помощью измерительных приборов. Эти параметры должны соответствовать характеристикам, указанным в технической документации. Далее можно тестировать систему в холостом режиме и под нагрузкой.

Регулировка скорости движения

Менять скорость перемещения рабочих органов специальной техники можно путем изменения сечения масляной магистрали. Для этого используют ограничители хода золотника.

Порядок настройки:

1. Перевести механизм управления подачей в нейтраль.
2. Установить средние обороты двигателя.
3. Закрутить шпильки ограничителя хода так, чтобы их выступ от гайки составлял 5 мм.
4. Повернуть рукоятку до положения, при котором она не останавливается в вертикальном положении, а совершает равномерные движения от крайней верхней до крайней нижней позиции.

Настройки делают таким образом, чтобы сегмент стрелы или другой рабочий орган специальной техники перемещался с нужной скоростью.

Возможные неполадки

Перед тем как настроить гидрораспределитель, нужно убедиться в отсутствии неполадок этого узла. Чаще всего встречаются такие поломки:

• Навесное оборудование не поднимается — проблема обусловлена поломкой гидронасоса, низким уровнем рабочей жидкости, зависанием или засорением клапанов;
• Манипуляторы не фиксируются — неисправность связана с недостатком или перегревом масла, повреждением или износом уплотнителей;
• Манипуляторы не опускаются — дефект вызван засорением распределяющих клапанов или низкой температурой масла, заклиниванием золотника;
• Навесные устройства не держатся в нужном положении — проблемы с масляными магистралями или некорректная настройка распределительного механизма.

Внимание! Регулировка гидрораспределителя не всегда решает проблему. В некоторых случаях требуется ремонт или замена других компонентов гидросистемы: гидронасосов, гидромоторов и др.

Сброс настроек

Для максимальной безопасности гидросистемы необходимо настроить предохранительный клапан. Он будет срабатывать при превышении установленного давления масла. Сброс настроек необходим для правильной работы защитного механизма после ремонта или регулировки гидрораспределителя.

Как сбросить и заново настроить клапан:

1. Работу следует проводить при выключенном устройстве и сброшенном давлении. В противном случае при демонтаже клапана масло вытечет из системы.
2. Перед началом регулировки нужно очистить пространство вокруг клапана от грязи, пыли, следов смазочных средств.
3. Демонтировать кожух, чтобы открыть нужный механизм.
4. Найти винт для регулировки на клапане. Чаще всего он заблокирован гайкой, которую нужно немного открутить.
5. Полностью открутить винт регулировки, чтобы сбросить ранее установленное критическое давление.
6. После этого заворачивать винт до тех пор, пока он не будет закручиваться с усилием.
7. Запустить гидросистему и увеличивать давление, контролируя его с помощью манометра. Как только оно достигнет нужного значения, затяните гайку для блокировки.

Теперь остается увеличить давление выше предельной отметки, чтобы убедиться в срабатывании предохранительного механизма. Лучше провести проверку несколько раз. Для сохранения работоспособности клапана проводите периодическую очистку от следов гидравлической жидкости и накопленного мусора.

Заключение
